隨著市場對框架結構形式的多樣化需求的擴大，鋁型材的應用就顯得日益廣泛起來，在搭建工業框架的過程中，還需要使用各種不同的鋁型材配件來進行支撐，才能構成不同形式的設備框架組合結構，配件的種類和連接方式有很多，今天來介紹一款內部連接方法用的鋁型材配件------內置內連接件。

鋁型材的連接方式多種多樣，有內部連接，外部連接，直角連接、斜角連接等等，不同的連接方式所使用的配件有相同的，也有不同的，同樣使用一種內部連接方法，也可以采用一種或多種鋁型材配件。

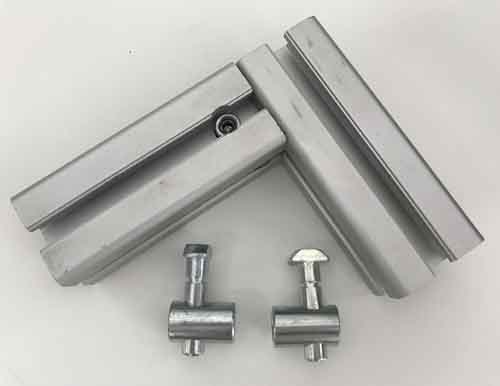

圖1：采用內置內連接件進行直角連接

內置內連接件就是連接于型材內部的一種連接件，它可以分為二種，一種是90°內置內連接件，另一種是180°內置內連接件，這二種連接件的使用方法有所不同，下面分別介紹一下二種連接件的使用方法。

1、90°內置內連接件

使用方法

當兩根型材進行十字連接和直角連接時，可使用90°內置內連接件，首先在型材連接處按照規定的尺寸進行打孔，再用內六扳手將連接件拆開，將T形頭置入其中一根型材的凹槽內，再將圓柱頭置入打好的工藝孔內，最后用扳手?jǐn)Q緊即可。這個連接件的T形頭與圓柱頭呈垂直形狀，工藝孔要打在圓柱頭置入的同一方向;

2、180°內置內連接件使用方法

這個連接件也是用于型材的直角或十字連接時使用，按照圖紙?jiān)O(shè)計在規定的尺寸處預先安裝工藝孔，用六角扳手將連接件的T形頭和圓柱頭拆開，先將T形頭卡入一根型材的凹槽內，再把圓柱頭放入另一根型材中事先打好的工藝孔內，用扳手?jǐn)Q緊即可。它的工藝孔也要打在圓柱頭的同一方向，如下圖所示：

這二種內置內連接件都是在直角連接和十字連接時使用，可用于槽寬為8mm和10mm的鋁型材凹槽內，使用方法基本相同，使用前都要預先按照尺寸打好工藝孔，工藝孔要打在正確的位置上，先保證T形頭要按照正確的方向卡緊，再來確定工藝孔的方向 ，孔的方向要與圓柱頭保持一致。這種連接件在連接時顯得相對復雜一些，不過由于這是一種內部連接的方法，所以使用這種鋁型材配件連接出來的鋁型材框架結構外觀上顯得非常漂亮，也不影響進行其它的安裝，廣泛應用于鋁型材圍欄、物料車、工作臺等產品的組裝。
