1、常用的6063工業鋁型材分為幾大系列，分別是：

①槽寬為6mm的20系列：2020、2020R、2040、2080、4040，型號不是特別多，承載能力相對較小，適用于輕型的鋁型材框架結構；

②槽寬8mm的30系列：3030、3030W、3030R、3030-2N90、3030-2N180、3060、3090、30150、6060；需要注意的這個6060的槽寬為8mm，雙槽，單位質量為3.31kg/m，30系列適用于應力較大的框架結構，在工業生產中用得較為普遍；

③槽寬為8mm的40系列：4040、4040L、4040R、4040W、4040-2N90、4040-2N180、4060、4080、4080L、4080W、40120、40160、8080、8080L、8080W、80120，這是工業生產中最常用的一款鋁型材，型號也是最多的，可滿足大部分企業的使用需求；

④槽寬為10mm的45系列：4545、4545L、4545R、4560、4590、4590L、9090，45系列適用于高強度與支撐能力的重型框架結構，且要采用高強度的M12*30的螺栓來進行內部連接；

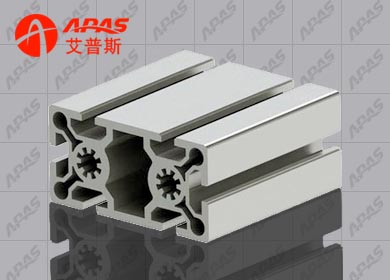

⑤槽寬為8mm的50系列：5050、5050L、50100、100100，50系列適用于承載能力更大的框架結構使用；

⑥槽寬為10mm的60系列：6060，它與30系列的6060的區別是槽寬為10mm,且為單槽，單位質量為4.78kg/m；

2、在工業鋁型材的連接配件中用得最多就是螺栓、螺母和彈性扣件，還有角件和連接件等。

①螺栓有T形螺栓、專用半圓頭螺栓、專用圓柱頭螺栓和平機螺栓。其中常用的T型螺栓的長度有16mm和25mm，一般與法蘭螺母搭配起來使用，可直接放入鋁型材的凹槽內，可自動鎖緊，并可根據具體型材的型號來選擇合適長度的T型螺栓，需要注意的是20系列的工業鋁型材由于槽寬只有6mm，所以不適合用T型螺栓，其它幾個系列都可以用。

半圓頭螺栓適合用于內部連接時使用，在使用之前要先對型材進行攻絲打孔，通常與彈性扣件搭配使用，可以有效防止松動，非常穩固；專用圓柱頭螺栓常用于高強度的二根型材的連接，也要先在型材上進行攻絲打孔；平機螺栓多用于安裝門窗時用的合頁、門吸和門把手時使用，還要搭配T型螺母一起使用。

②螺母有T形螺母、方形螺母、彈性螺母、彈片螺母和法蘭螺母。

T型螺母和方形螺母都可從外面直接置入型材的凹槽內，上面再用圓柱頭螺栓或半圓頭螺栓擰緊即可，非常簡單易操作，且固定效果非常好；彈性螺母的特點是背部有一個彈簧鋼珠，可以置入型材凹槽內的任意點，非常方便，且固定效果非常好，彈性螺母可用于20、30、40和45系列的鋁型材，不適用于50和60系列；彈片螺母上面也有一個彈片，可以更加方便地與型材貼近，并可以型材的凹槽內隨意移動，它適用于40、50系列的鋁型材，不適合于20、30、45系列的鋁型材使用；法蘭螺母通常與T型螺栓配套使用。

③普通連接件有：角槽連接件（用于二根型材的直角連接）、槽條連接件（用于二根型材的直線加長連接）、內置連接件（用于二根型材的直角或十字連接，要預先在型材內打孔，并將彈性螺母置入另一根型材的相應位置）、內置內連接件（用于二根型材的直角或十字連接，也要預先打孔并置入T型連接頭，可分90度或180度方向鎖緊）。

④角件有：強力角件、大角件、型材角件、強力型材角件、45度型材角件（用于30系列的3030或6060）、135度型材角件，在使用角件連接時需要用T 型螺栓與法蘭螺母鎖緊，對于需要承載能力較大的型材連接時需要用到不同的角件連接方式，40和45系列的鋁型材要用到轉向角件，并搭配T型螺栓和法蘭螺母使用，用于二根不在同一個平面上且不相垂直的型材的連接，角件適用于所有型號的型材連接，不過由于20系列的型材承載能力較小，只需要使用普通的型材角件即可，不需要使用強力角件。

⑤其它特殊的連接有：三維角連接件、活動鉸鏈、斜角連接件、快速連接件等，三維角連接件可以同時把二根或三根型材連接起來，是一種半圓形型材專用連接件，配上專用的尼龍弧形端面蓋板，非常美觀。對于特殊角度（非90度）的連接時可用斜角連接件，它隱藏于型材的內部，外部看不出來，如果二根型材之間需要靈活旋轉180度的角度，則需要用到活動鉸鏈，30、40、45系列的鋁型材都可適用，20、50、60系列的型材一般不用。

常用工業鋁型材的連接方式多種多樣，而且不用焊接，非常靈活與簡便快捷，用戶可根據自己的要求和使用需求，來選擇具體連接方式；組裝人員也可以從美觀度、簡易程度來進行靈活搭配，在保證質量安全和使用性能不受影響的前提下，采用最快的連接方式可適當提高工作效率。
